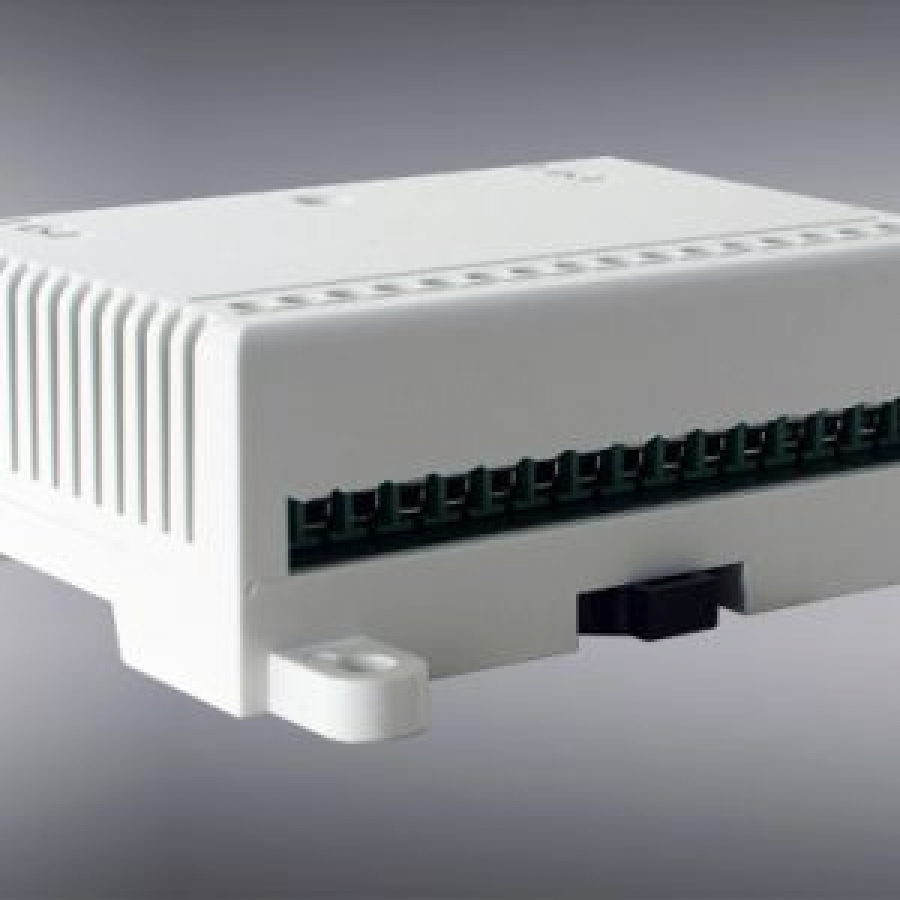

ماژول 1ورودی-1خروجی مدل FD7203

ماژول مدل FD7203 برای ارسال سیگنال الکتریکی به اجزای خارج از سیستم اعلام حریق مانند درب های آسانسورها، فن ها  و... است که در صورت وقوع حریق می توانند به کنترل شرایط کمک کنند، این ماژول با پانل های IFS7002 سازگار می باشد.



unnamed  دفترچه راهنما ماژول 1ورودی-1خروجی مدل FD7203
unnamed بروشور ماژول 1ورودی-1خروجی مدل FD7203















اطلاعات فنی

- منبع تغذیه:                                                                                                                                  (30 تا 15) V DC

- مصرف فعلی در حالت کارکرد عادی:                                                                                                          350μA>
- مصرف  در حالت وقوع حریق:                                                                                                       (1 ± 2) میلی آمپر

ورودی:                                                                                                                                                                1 عدد
- "وضعیت حالت خطا" - وقفه:                                                                                                          Rline> 25kΩ
- "وضعیت حالت خطا" - اتصال کوتاه:                                                                                              Rline≤2،2kΩ
- محدوده کارکرد عادی:                                                                                                      5،7kΩ≤Rline <15kΩ
- ورودی فعال:                                                                                                                  2،2kΩ <Rline <5،7kΩ
- ورودی فعال شده که برای اتصال کوتاه چک نشده است:                                                 0kΩ <Rline <5،7kΩ

خروجی: (بسته به تنظیمات و منبع تغذیه رله یا کنترل):                                                                                 1 عدد.

رله
- مشخصات برق:                                                                                            30VDC / 1A، 125VAC / 0.5A
یا
قابل کنترل
- مشخصات برق:                                                                                                                           (30÷ 12) V DC
- پیک جریان فعال سازی :                                                                                                                                   1A

محدوده دمای کاری:                                                                                                          از منهای 5 ° С تا 40 ° С
مقاومت رطوبت نسبی (بدون تراکم):                                                                                                           95٪≥
ابعاد:                                                                                                                                          92*50*26 میلیمتر
وزن:                                                                                                                                                0.082 کیلوگرم





Addressable
