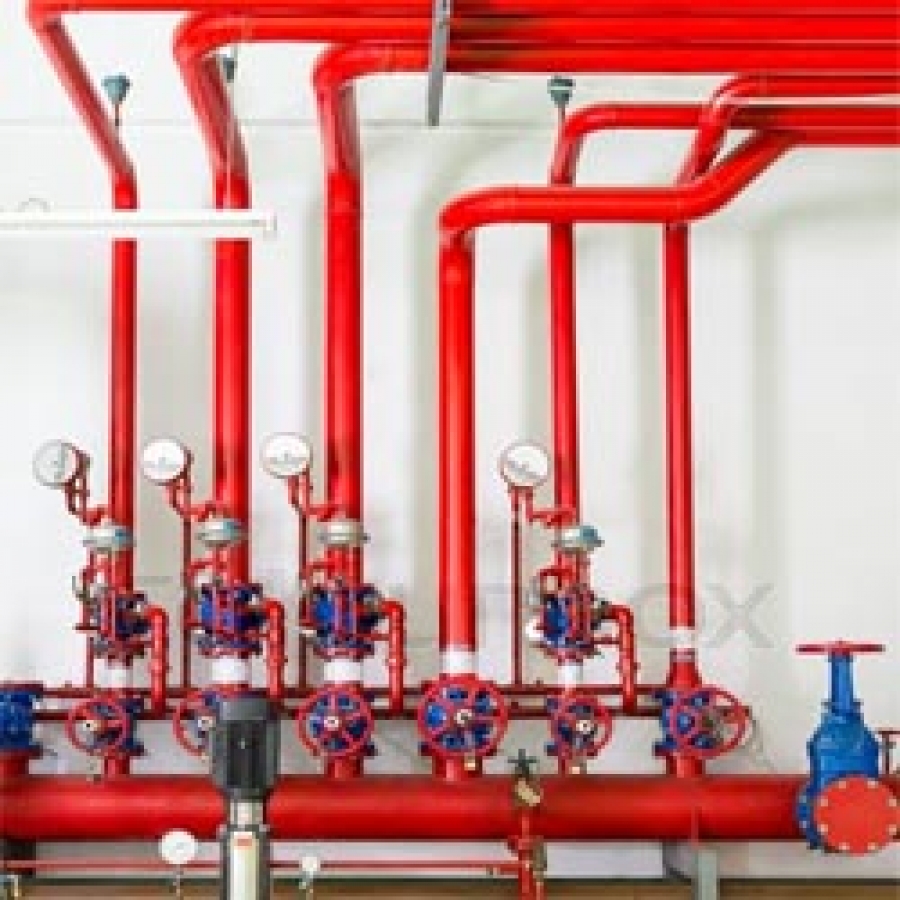

در حال حاضر طراحی سیستم های لوله کشی به یک امر مهم در سیستم های اطفاء حریق مبتنی بر آب تبدیل شده است. با افزایش شهرنشینی و مکان هایی مانند انبارهای پیشرفته، کارخانه ها، مراکز توزیع برق، پالایشگاه ها، ساختمان های مسکونی و تجاری چند طبقه و غیره، داشتن یک سیستم لوله کشی مناسب برای تهیه مقدار مناسب آب برای مبارزه با تهدیدات آتش سوزی یک امر بسیار حیاتی است.
طراحی لوله کشی با استفاده از بسیاری از محاسبات دستی و روش های فرموله شده صورت می گیرد. این امر باعث گردیده تا طراحی لوله های پلاستیکی یک روند سخت و وقت گیر باشد و همچنین به مقدار زیادی خطا منجر شود. با این وجود، طراحی لوله های مدرن با استفاده از نرم افزارهای ANSYS، CFD، AUTOCAD، و غیره برای انجام محاسبات و طراحی / طراحی طرح مورد نیاز انجام می شود. این نه تنها زمان های محاسبات را کاهش می دهد، بلکه باعث می شود که ما یک شبیه سازی مجازی از طراحی انتخاب شده داشته باشیم، در نتیجه به ما ایده ای بهتر در مورد چگونگی طراحی لوله های انتخاب شده قبل از اجرای آن می دهد، به این ترتیب ما می توانیم طراحی زیبا برای خروجی بهتر و همچنین کاهش اشتباهات داشته باشیم.
زانویی 45درجه کلمپی
|
محدوده سایز
|
DN25 to DN300 (1" to 12 ("
|
|
حداکثر فشار کاری
|
34.4 bar (500 psi)
|
|
اندازه شعاع
|
استاندارد
|
|
جنس
|
آهن انعطاف پذیر
|
|
رنگ
|
رنگ قرمز یا گالوانیزه شده
|
|
تائیدیه
|
FM, UL Listed, Vds
|

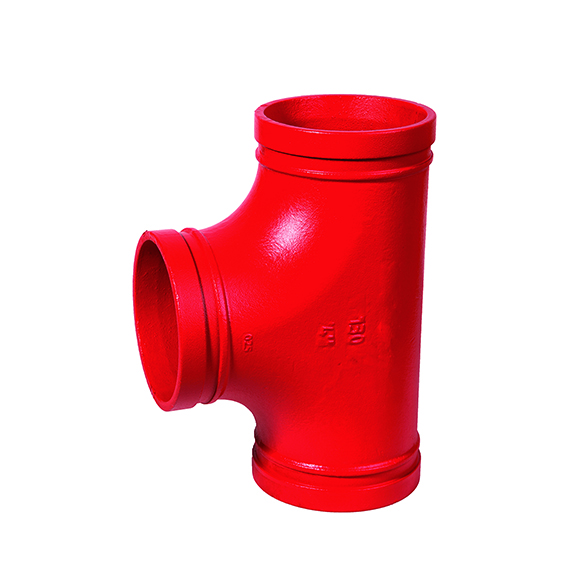

سه راهی
|
محدوده سایز
|
DN25 to DN300 (1" to 12 ("
|
|
حداکثر فشار کاری
|
34.4 bar (500 psi)
|
|
اندازه شعاع
|
استاندارد
|
|
جنس
|
آهن انعطاف پذیر
|
|
رنگ
|
رنگ قرمز یا گالوانیزه شده
|
|
تائیدیه
|
FM, UL Listed, Vds
|
کوپلینگ
|
محدوده سایز
|
DN25 to DN300 (1" to 12 ("
|
|
حداکثر فشار کاری
|
34.4 bar (500 psi)
34 bar (450 psi)
20.6 bar (300 psi)
|
|
دمای کاری
|
-34°C to 110°C (-30°F to 230°F)
|
|
نوع واشر
|
EPDM
|
|
جنس
|
آهن انعطاف پذیر
|
|
رنگ
|
رنگ قرمز یا گالوانیزه شده
|
|
تائیدیه
|
FM, UL Listed, Vds, CNBOP, Gost
|
تبدیل کلمپی
|
محدوده سایز
|
DN32 x DN25 to DN250 x DN200 (1¼" x 1" to 4"x3")
|
|
حداکثر فشار کاری
|
34.4 bar (500 psi)
|
|
جنس
|
آهن انعطاف پذیر
|
|
رنگ
|
رنگ قرمز یا گالوانیزه شده
|
|
تائیدیه
|
FM, UL Listed, Vds
|
کپ انتهایی
|
محدوده سایز
|
DN25 to DN300 (1" to 12")
|
|
حداکثر فشار کاری
|
34.4 bar (500 psi)
|
|
جنس
|
آهن انعطاف پذیر
|
|
رنگ
|
رنگ قرمز یا گالوانیزه شده
|
|
تائیدیه
|
FM, UL Listed, Vds
|
کپ با سوراخ خارج از مرکز
|
محدوده سایز
|
DN80 x DN40 to DN200 x DN50 (3" x 1½" to 8" x 2")
|
|
حداکثر فشار کاری
|
34.4 bar (500 psi)
|
|
جنس
|
آهن انعطاف پذیر
|
|
رنگ
|
رنگ قرمز یا گالوانیزه شده
|
|
تائیدیه
|
FM, UL Listed
|
فلنج کلمپی PN16
|
محدوده سایز
|
DN40 to DN250 (1½" to 10")
|
|
حداکثر فشار کاری
|
15.5 bar (500 psi)
|
|
جنس
|
آهن انعطاف پذیر
|
|
رنگ
|
رنگ قرمز یا گالوانیزه شده
|
|
تائیدیه
|
FM, UL Listed, VdS
|
فلنج آداپتوری کلمپی PN16
|
محدوده سایز
|
DN50 to DN250 (2" to 10")
|
|
حداکثر فشار کاری
|
15.5 bar (225 psi)
|
|
جنس
|
آهن انعطاف پذیر
|
|
رنگ
|
رنگ قرمز یا گالوانیزه شده
|
|
تائیدیه
|
FM Approved, UL Listed, VdS
|

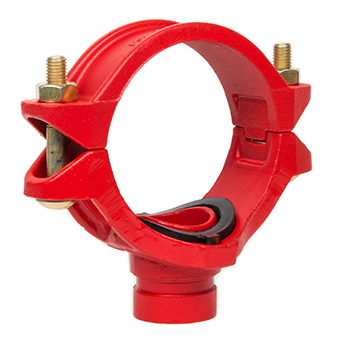

خروجی کلمپی مکانیکی
|
محدوده سایز
|
DN50 x DN32 to DN100 x DN32 (2" x 1¼" to 4" x 3")
|
|
حداکثر فشار کاری
|
20.7 bar (300 psi)
|
|
دمای کارکرد
|
-34°C to 110°C (-30°F to 230°F)
|
|
نوع واشر
|
EPDM
|
|
اتصال خروجی
|
کلمپی
|
|
جنس
|
آهن انعطاف پذیر
|
|
رنگ
|
رنگ قرمز یا گالوانیزه شده
|
|
تائیدیه
|
FM Approved, UL Listed, VdS, CNBOP
|

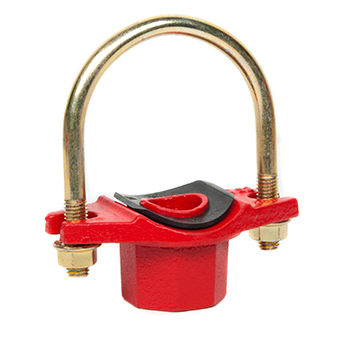

یوبلت مکانیکی
|
محدوده سایز
|
DN32 x DN15 to DN65 x DN25 (1¼" x ½" to 2½" x 1")
|
|
حداکثر فشار کاری
|
20.6 bar (300 psi)
|
|
دمای کارکرد
|
-34°C to 110°C (-30°F to 230°F)
|
|
نوع واشر
|
EPDM
|
|
اتصال خروجی
|
رزوه
|
|
جنس
|
آهن انعطاف پذیر
|
|
رنگ
|
رنگ قرمز یا گالوانیزه شده
|
|
تائیدیه
|
FM Approved, UL Listed, VdS, CNBOP
|
